快速过滤池的原型构造是怎样的

图7-16所示的重力式快速过滤池，是以池内自由水面的水位与排水管水位的水头差作为过滤推动力的。

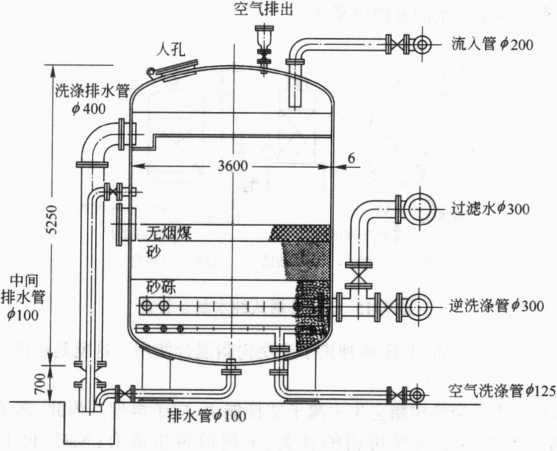

图7-17所示的加压式快速过滤罐具有密闭结构。其优点在于只要提高流入压力，就能补偿过滤损失水头，而不必像重力式那样必须增大过滤池的高度。

无论重力式还是加压式，均应按时洗涤滤层，使之再生，恢复过滤能力。重力式在洗涤前，先关闭流入阀和过滤水（滤液）阀。然后打开洗涤排水阀，使池内水逐渐排出，直至池内水面降到洗涤排水溜槽为止。接着，打开表面洗涤阀，启动表面洗涤泵;再打开逆洗阀、启动逆洗泵。在洗涤过程中，从滤层流出的洗涤排水经过洗涤排水溜槽和洗涤排水管流出池外。有效洗涤时间约5~10min,若将开闭阀门等辅助时间算在内，则洗涤共需15-25min_o

加压式快速过滤罐的洗涤，除用逆洗水洗涤外，还用空气洗涤。
