什么是袋式除尘器中的分室反吹清灰装置

1）分室反吹清灰装置有负压式和正压式之分。负压式分室反吹清灰装置的结构和原理

如图4-10所示，其清灰过程是逐室进行的。在除尘器的每个仓室出口处设有净气阀门和反

吹阀门。

在正常工作时，仓室的净气阀门开启，而反吹阀门则关闭。当某仓室清灰时，净气阀门关闭，而反吹阀门则开启，此时，由于负压的作用，反吹气流从反吹阀门进入仓室，沿着与过滤气流相反的方向穿过滤袋，使附着在滤袋表面的粉尘脱落。

反吹气流吸入口可以与大气相通，也可以与除尘系统引风机的出口相接。当除尘器入口负压不足以克服滤袋和反吹管路阻力并保证足够清灰气流时，需要增设反吹风机。

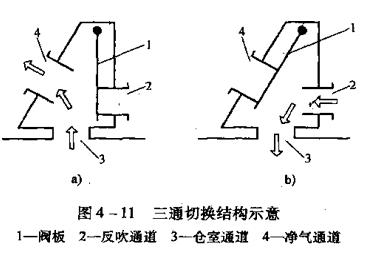

2） 另一种负压分室反吹装置设计成三通切换阀的型式。三通切换阀有三个通道：仓室通道、净气通道和反吹通道。仓室通道与除尘器的箱体相连。除尘器的仓室正常工作时，净气通道开启，反吹通道关闭，被净化的气体从仓室通道流向净气通道（见图4-Ila）。在反吹清灰时，反吹通道开启，净气通道关闭，反吹气体在负压的作用下进入除尘器的箱体（见图4-11b）。以上的切换由阀板的启、闭动作而实现。

3） 正压式分室反吹袋式除尘器的一种清灰机构。该机构采用一个盘式三通切换阀。圆筒形的阀体上分别设有含尘气流通道和反吹气流通道，并有两个阀座，由气缸带动的阀盘可以上下移动。当阀盘关闭上阀座时，含尘气流从尘气总管经下阀座进入,并流向袋式除尘器的仓室，除尘器处于过滤状态_o当该仓室需要清灰时，阀盘关闭下阀座，含尘气流被阻断，反吹气流从袋式除尘器的仓室进入三通阀，并经上阀座和反吹气流通道流出。

正压分室反吹清灰装置也可采用双直通阀的型式，即一个仓室各设一个过滤阀和一个反吹阀，互相切换，实现清灰。
