处理高温高湿气体的方法之间接空冷

间接空冷是以空气作为冷源，通过金属界壁传热而使高温气体降温的一种冷却方式。室外高温烟管本身就是一个自然空冷换热器，只是降温效果较差。将大口径管换成小口径管,将管簇结构改成板式结构，将自然空冷变为机力空冷是提高间接空冷降温效果的有效方法,据此开发了自然对流空冷器、机力空冷器、折板式空冷器、声波清灰型空冷器等多种产品。由于这种间接空冷方式不会改变和影响烟气的成分和品质，安全可靠，因而在低温段（W500T）得到广泛应用。

（1）自然对流冷却器自然对流冷却器是一种最简单的间接空冷设备，基本型式如图9-1所示。通常做成两组管簇倒U形布置，管内通高温气体，管径©200~800mm,设计流速14~18m/s,管外靠自然风对流冷却，下端设集气箱兼作贮灰斗，中间设旁通管及调节阀。

管簇式自然对流空冷器的换热性能与烟气温度、管径、管内外流速以及管内结灰程度等因素有关，受室外自然风的条件限制，传热系数偏低，工程实测值为10.5~15W/（m²-K）。冷却器体积大，耗钢量多，一般用于300Y以下的低温段冷却。

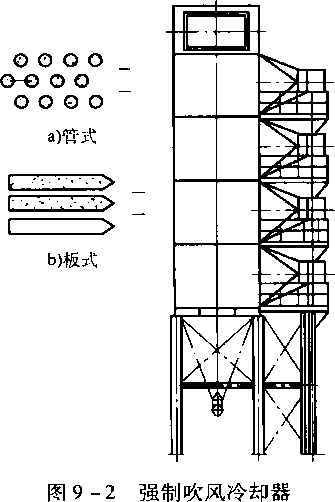

（2）强制吹风管式冷却器“强制吹风”是对“自然对流”的革新，旨在增强管簇外表面的气流冲刷效应，提高传热性能。强制吹风管式冷却器选用较小的冷却管（常用©108~159mm）,可叉排布置，如图9-2a所示；采用多台轴流风扇并联吹送使冷风横掠管簇，平均流速为8~12m/s；通过调节轴流风扇运行台数来控制冷却器出口烟气温度。

与自然对流相比，强制吹风冷却器的传热系数可以提高40%-60%,工程实测值为16~25W/（m²•K）,从而减少冷却器体积和耗钢量。但缩小管径易导致冷却管内积灰，因此必须采取有效的清灰措施。

（3）强制吹风板式冷却器“板式”是对“管式”的改进，旨在进一步改善换能边界条件，防止壁面积尘。板式冷却器换热段采用厚3mm钥钢板（16Mo）制造，可轧成折板形，纵向走烟气，板间距约100mm,横向走空气，板间距约40mm,用拉杆定位，如图9-2b所示。薄形钥钢板受烟气流冲刷引起微振，具有自清灰功能，并借助顶部进气室所设声波清灰器的定期清灰作用，可以控制冷却器在低阻力（W900Pa）工况下运行。冷却空气的折板通道有利于提高换热性能，与管式冷却器相比，冷却效果更加稳定可靠，维护工作量大为减少。
