简述典型的气泡点测孔装置（什么是典型的气泡点测孔装置）

更为精巧的人工操作的气泡点测孔装置如图4-16所示。用该装置可测量出以下参数:最大孔直径;最小孔直径;平均流量孔直径;孔的尺寸分布。

该试验包括湿试验和干试验。进行每个试验时，都要按一定时间间隔记录下流速与压力的关系。首先,对湿透的试样进行湿试验。试验中要连续增加压力,直至滤布孔隙中的液体都被排干;此后曲线进入了直线，如图4-17所示。

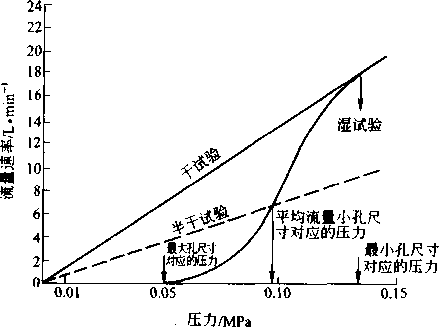

图4-17所示为在单个试样上完成的湿、干试验的流速与压力的关系曲线。湿试验曲线在进入孔隙中液体全排出后，就成了直线。这时要将空气压力降至零,并对仍在保持器中的已经干了的试样进行干试验。根据记录下来的流量速率值和压力值，便绘制出了干试验曲线。该曲线为一直线；当压力达到某一值之后，干试验曲线（直线）有一段便与湿试验曲线的直线部分相重合;然后，试验继续下去，直至压力达到最大允许值为止。

湿试验曲线开始离开图4-17横坐标的那个点所对应的压力，近似于气泡点压力，根据此压力,便可算出最大等效孔直径。同样，湿、干试验曲线的会聚点的压力，与计算最小等效孔的直径所用压力相对应。

在图4-17中有一条用虚线表示的“半干试验”曲线。该虚线是这样得到的:简单平分每一个干试验流量速率的值，即能给出。虚线与湿试验曲线的交点处的压力值,就是用来计算平均流量孔径的压力。
