实验用袋式除尘器流场分析报告（详解袋式除尘器流场分析）

流场分析

初始数据

工作温度:31℃;处理风量:1000~2000Nm³/h;除尘器室数:2;滤袋数量:单室12个，共计24个；方案设计图见图1所示。

建模及网格划分

本除尘器为对称设计，因此采用对称面边界条件设置进行建模，以减少模型网格数量、增加运算速度；滤袋边界条件采用多孔介质中的多孔阶跃(porous jump)。

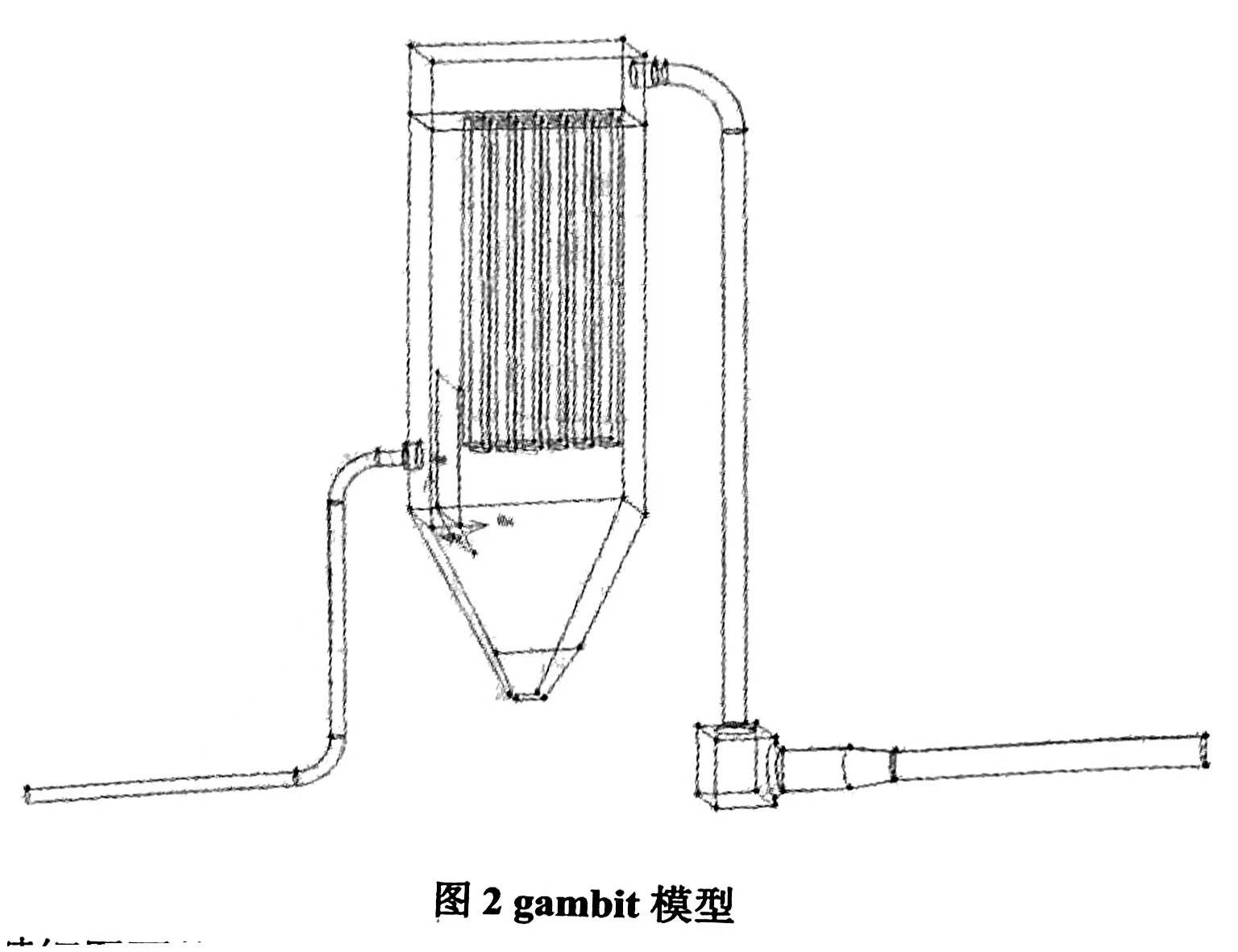

采用gambit软件建模、划分网格并指定边界条件，模型见图2所示。

网格划分采用精细四面体网格， Skewness最大值为0.79，比常规界限值0.9低很多，网格质量好；网格数为492万，在进出风管段进行网格加密。根据经验，这样规模的除尘器492万的网格量已足够精细，通过严格监控进出口压力、速度指标和残差值的收敛性，保证正常收敛，可认为符合网格无关条件。
