按照预设压力降通过达西公式(Darcy's Law)计算出滤袋透气性作为fluent的数据输入值,湍流数据模型采用K-E(realizable),具体计算和设置方式请参考fluent软件的相关说明,关键输入数据见表1。
(1)进风挡板分流效果

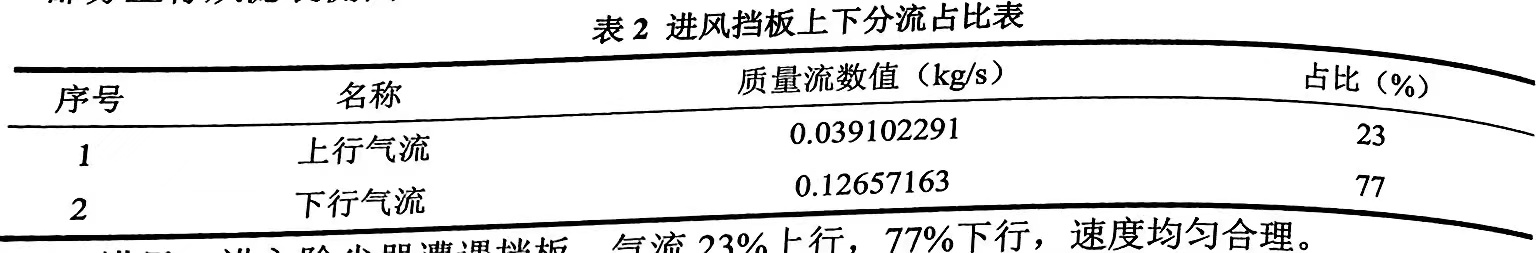

烟气由进风管进入除尘器箱体,遭遇进风挡板后,大部分下行从灰斗进入除尘器,剩余部分上行从滤袋侧面进入除尘器,上下行气流占比情况见表2。
(2)进出风管速度分布均匀性
进风直管速度分布均匀性验证是通过将8个样本截面的所有有限元节点单元的速度计算值通过袋式除尘器的气流均匀性计算公式计算出每个界面的气流均匀性值
可见进风直管段气流速度分布均匀性稳定在0.97左右,只有在弯管段才稍微有所下降,各截面气流速度分布均匀性非常好,出风直管段直径长度比值类似,直径更大稳定性及均匀性更好,无需计算验证。
(3)压损
图6除尘器整体及均压箱速度场云图
通过对速度极值分析,根据对除尘器整体及均压箱速度场进行视觉验证,未发现异常,速度分布均匀合理。
